[2007/07/17-2014/08/06]

Après avoir commencé avec un bac d'eau douce j'ai eu envie de tenter de l'eau de mer car je trouve les bacs d'eau de
mer magnifiques. Ce fut donc un 120L avec une décante de 80L (l'ancien bac d'eau douce que le 100L avait remplacé)
entièrement en DIY.

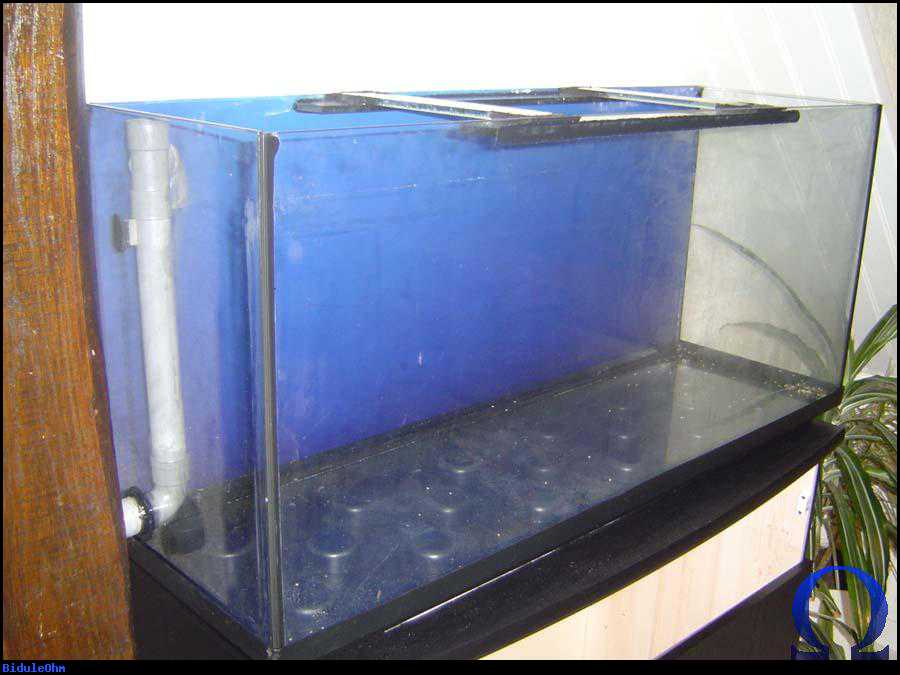

La cuve quasiment nue, il y a déjà la descente d'eau à gauche :

1

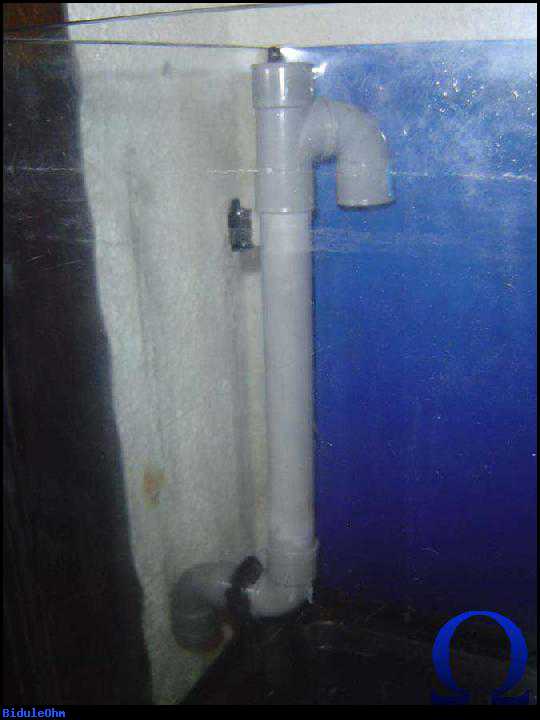

Elle a été percée à la perceuse + raccord en cuivre diam 32 en guise de scie cloche + pâte à roder
les soupapes comme abrasif :

2

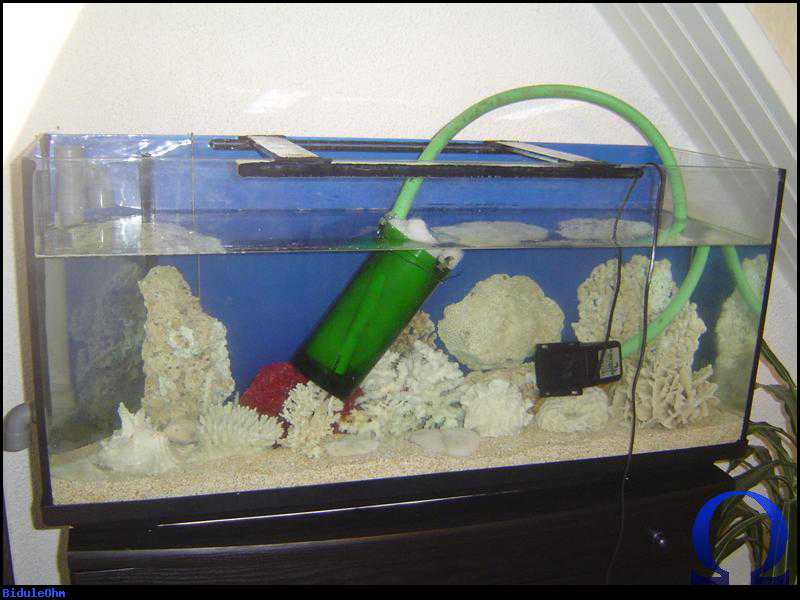

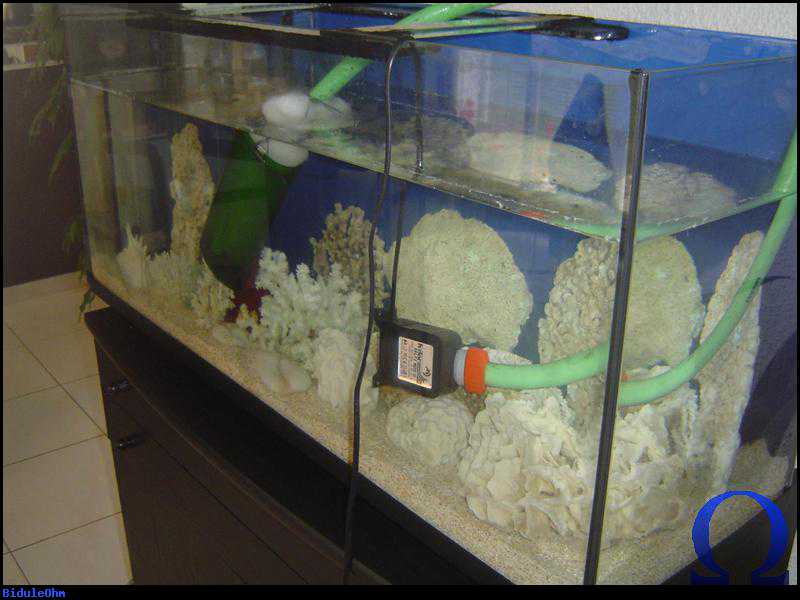

Mise en eau avec ajout de coraux et PVs morts :

3

4


Ajout de quelques pierres vivantes pour commencer à cycler le bac et recolonniser ce qui est inerte :

5

6

7

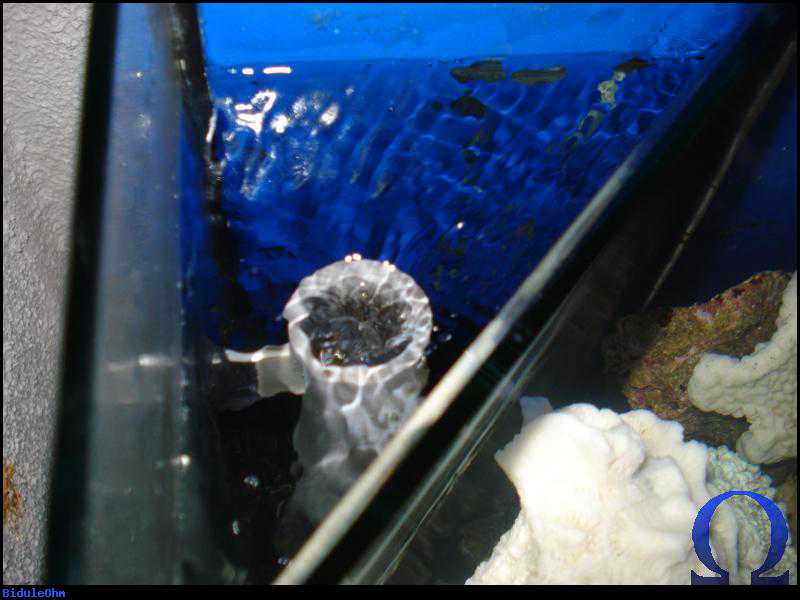

Le déversoir en fonctionnement :

8

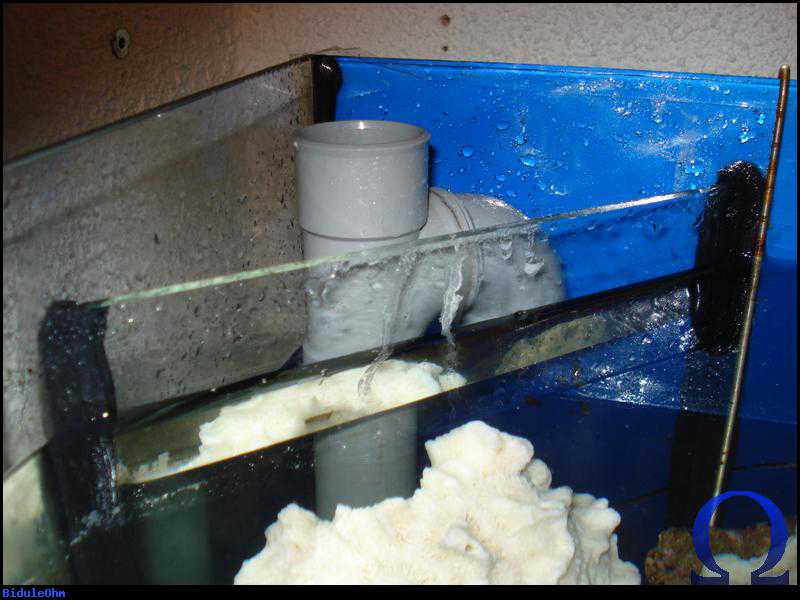

Tentative de réduire le bruit avec un té + un coude :

9

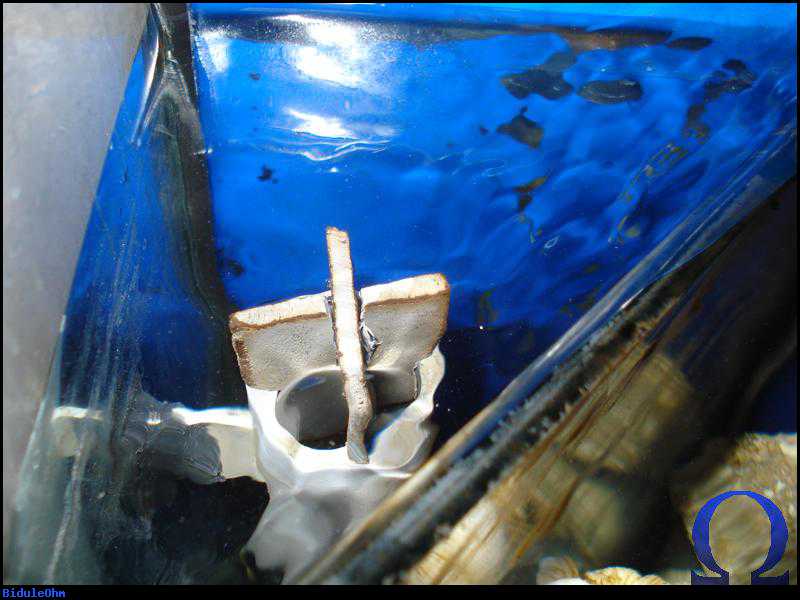

Toujours trop de bruit... tentative N°2 pour réduire le bruit: empêcher la création du vortex :

10

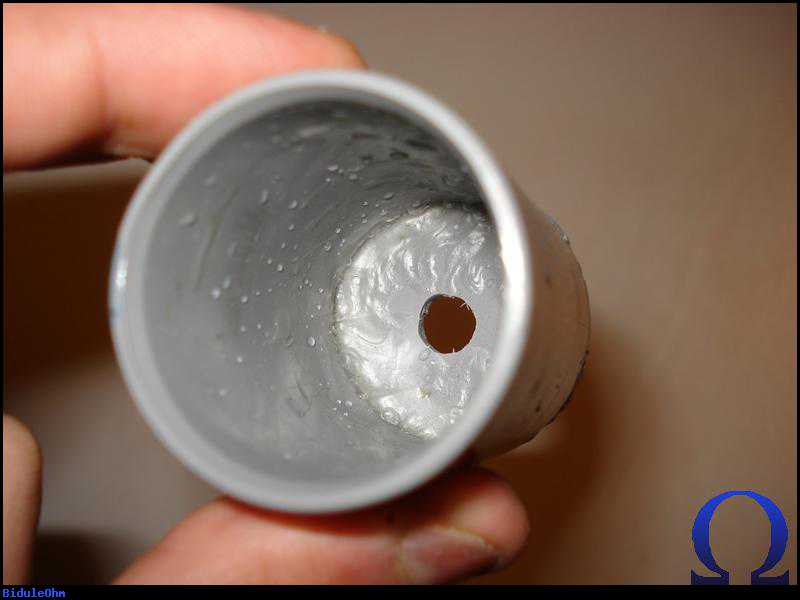

Encore trop de bruit... il faut s'attaquer au débit et le réduire afin d'éviter l'aspiration d'air, première tentative :

11

12

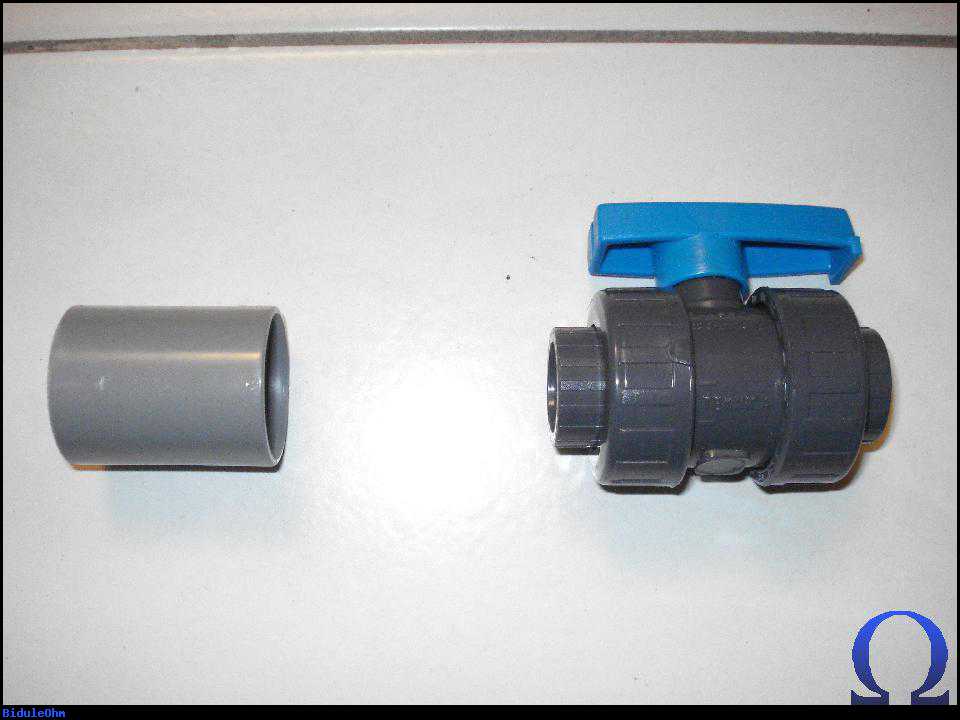

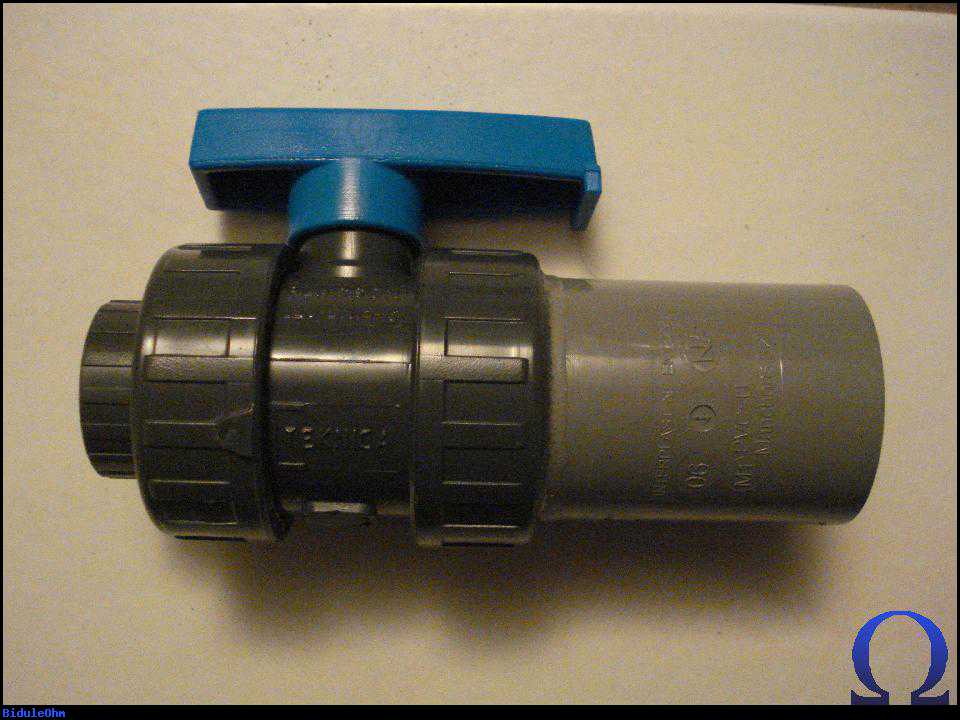

C'est mieux mais ça n'est pas réglable, on passe à une meilleure solution :

13

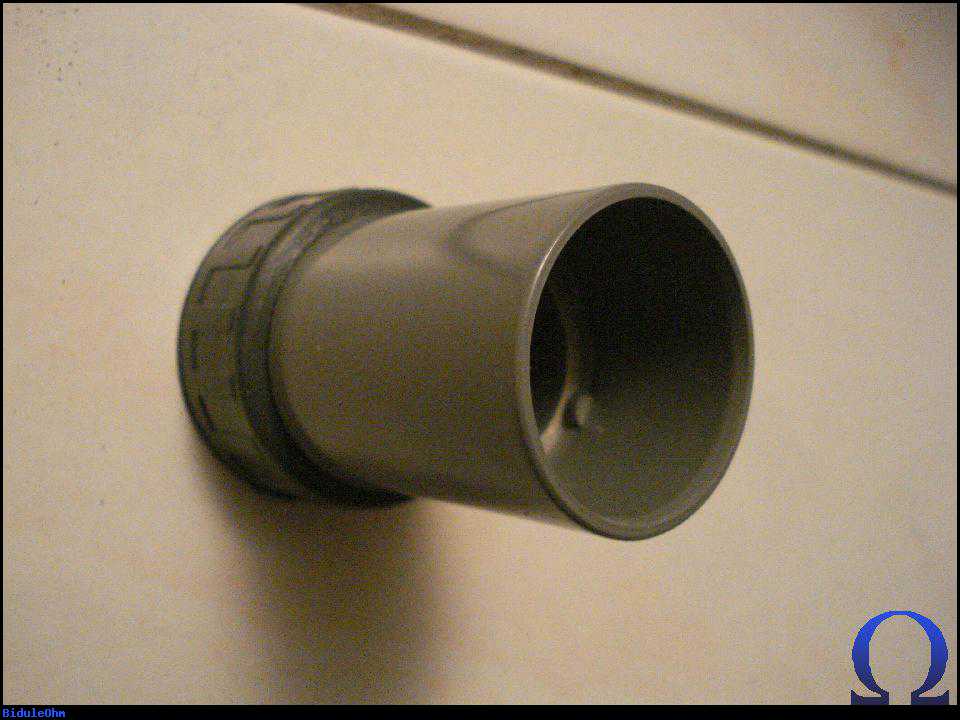

14

15


C'est bon mais maintenant il faut empêcher les poissons et tout autre gros débrit éventuel de passer dans la descente :

16

17

18

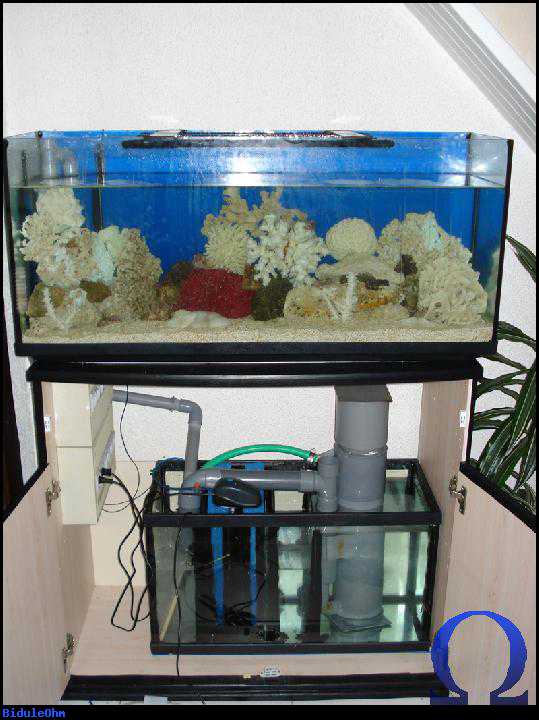

Descendons d'un étage pour s'intéresser à l'écumeur :

19

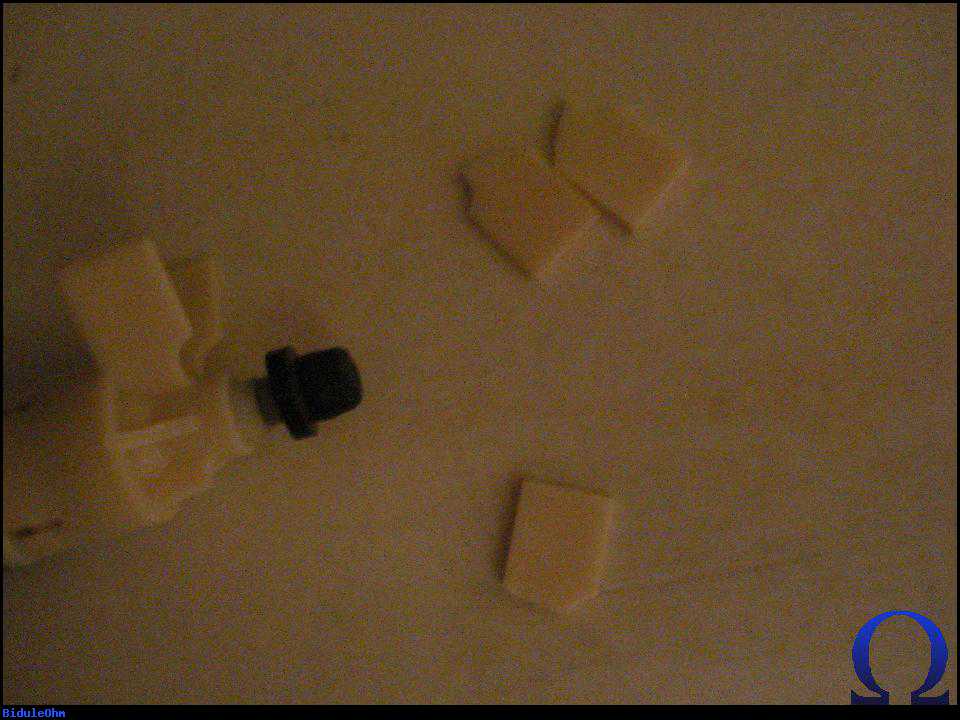

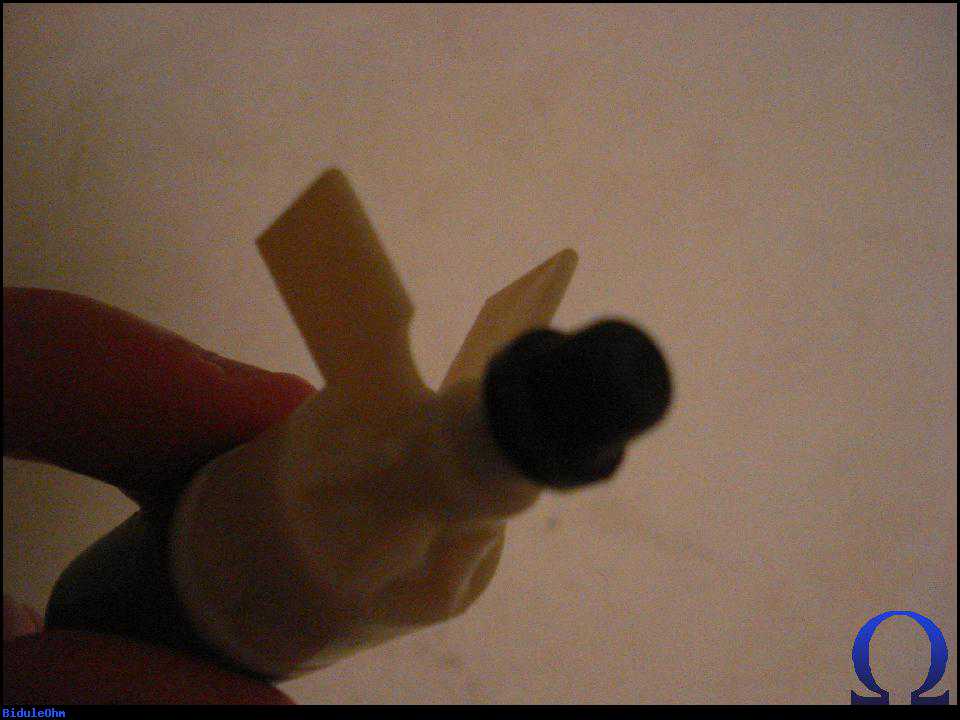

Tout marchait pas trop mal jusqu'à ce que... :

20

21


Conclusion: ne prennez pas de pompe de marque Hydor...

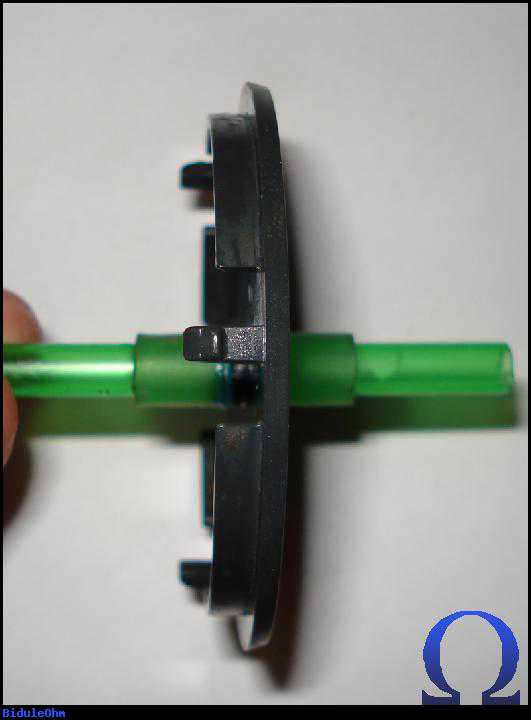

Remplacement par une Eheim 1260 et fabrication d'un venturi maison pour alimenter en air l'écumeur :

22

23

24

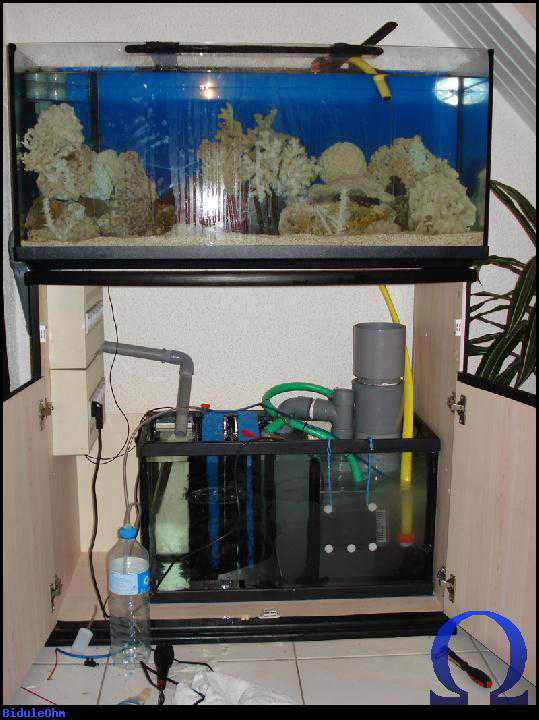

J'ai également changé la configuration: avant l'eau rejetée par l'écumeur saturait la première mousse de bulles
donc j'ai déplacé la sortie dans l'avant-dernier compartiment et j'ai déplacé la pompe dans le dernier compartiment.
Notez aussi le té et la vanne sur le tuyau vert (entrée de l'écumeur) qui servent à régler le débit :

25

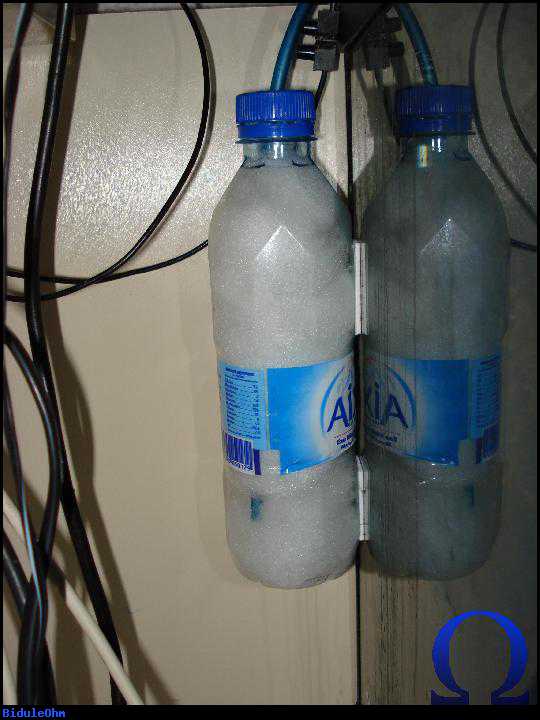

J'ai enfin pu trouver une bouteille 50 cl pour remplacer celle de 1.5 L qui était bien trop grosse qui servait
de silencieux pour l'entrée d'air de l'écumeur :

26

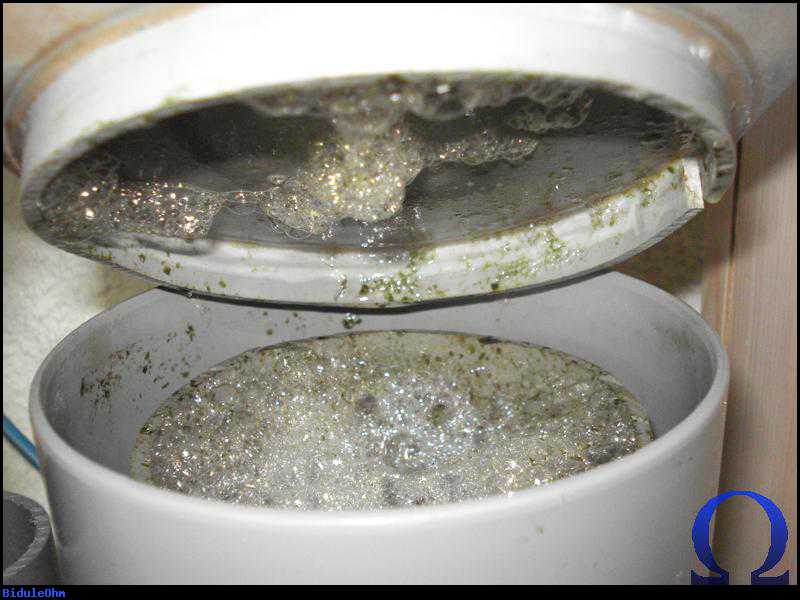

L'écumeur a été conçu sur la base d'un mélange des 2 versions du SSK du site de Mars Reefkeepers et a été entièrement
fabriqué en PVC. Une petite photo de l'écume :

27


Passons au brassage: j'ai horreur des pompes (et du matériel en général) visibles dans l'aquarium. J'ai donc choisi de
les déporter en-dessous. J'ai utilisé des pompes de lave-linve car elles ont un débit monstre pour un faible bruit et
un encombrement assez faible. Entrée en PVC 32 et sorties en tuyau de 20 :

28

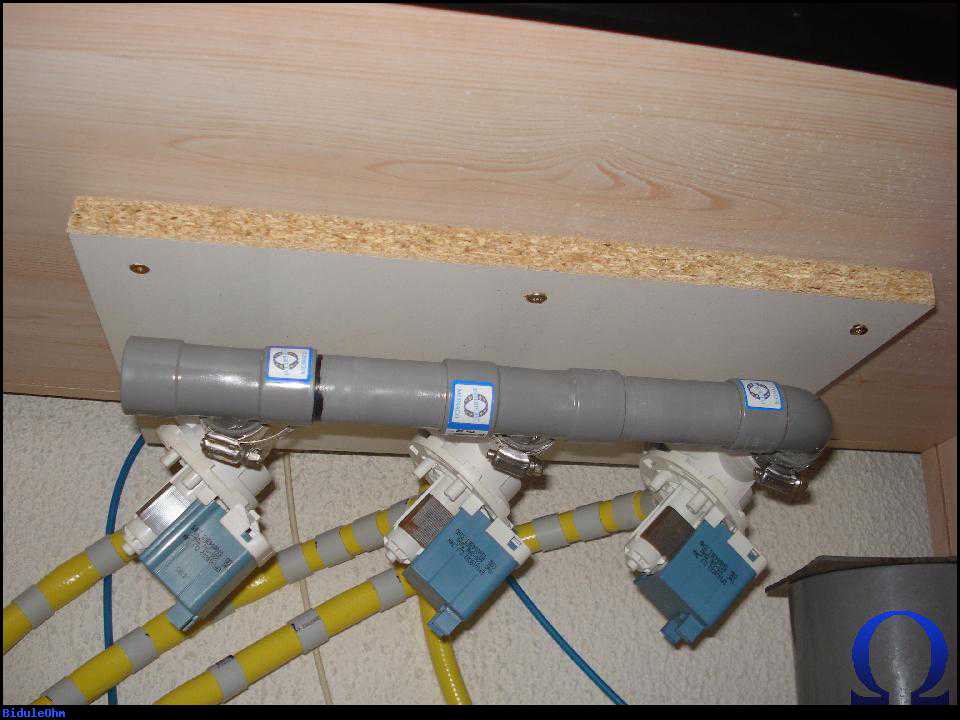

Fixation au-dessus de la décante :

29

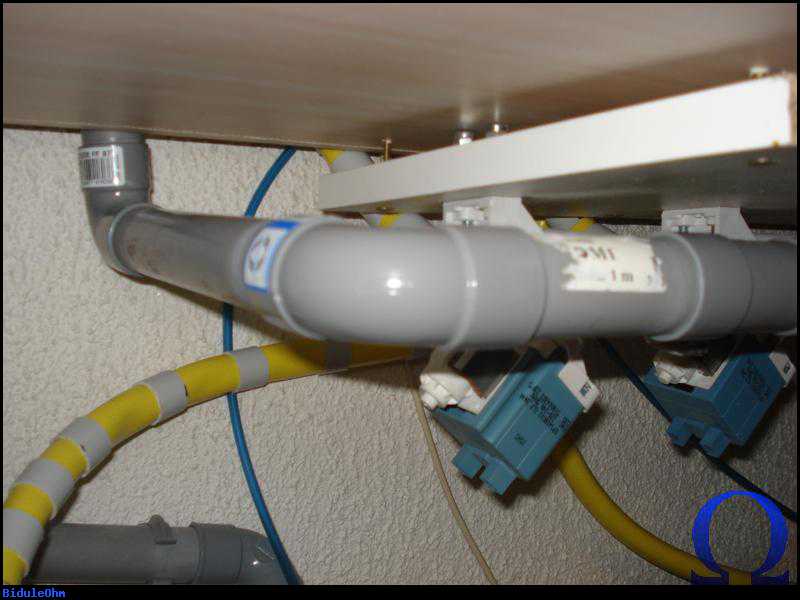

Réalisation du tuyau d'aspiration :

30

31


Sur la photo il manque la canne d'aspiration qui est un simple tuyau de 32 percé de trous de 5 mm :

32

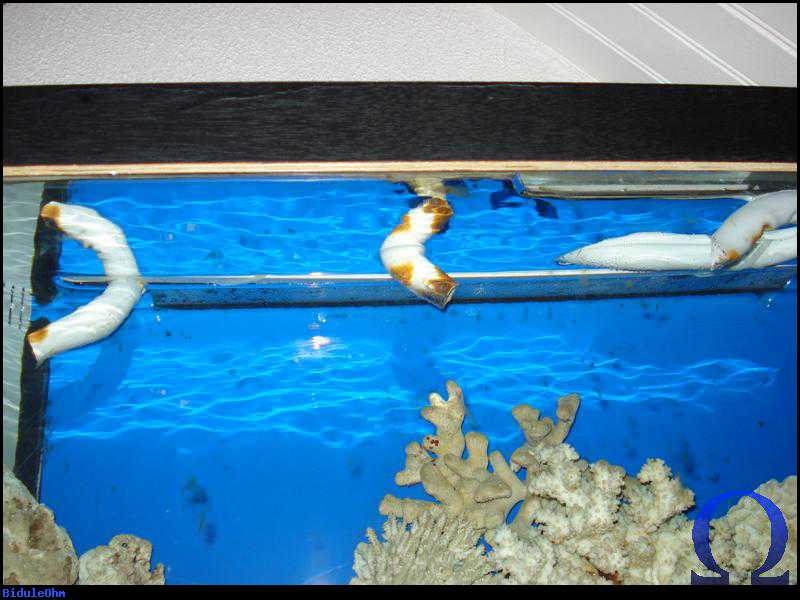

Une vue générale, on voit bien les rejets en tube IRO de 22 mm formé à chaud :

33


Vue de devant/dessous :

34


Câblage électrique :

35

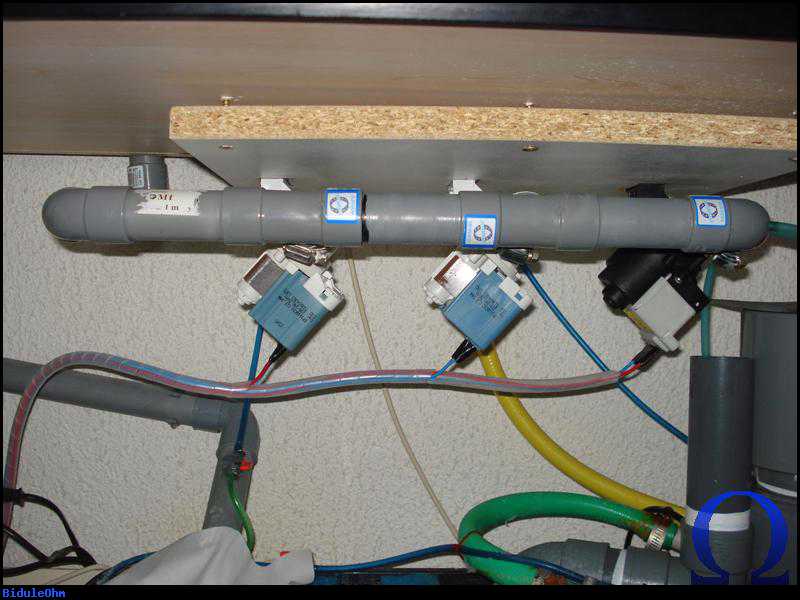

J'ai changé la pompe de droite croyant qu'elle était HS alors que c'était le triac pourtant neuf qui ne marchait pas... :

36


En parlant d'électricité, voici le montage des tableaux élec. :

37


Câblage des alimentations et ajout d'un DDR 15A / 30mA :

38

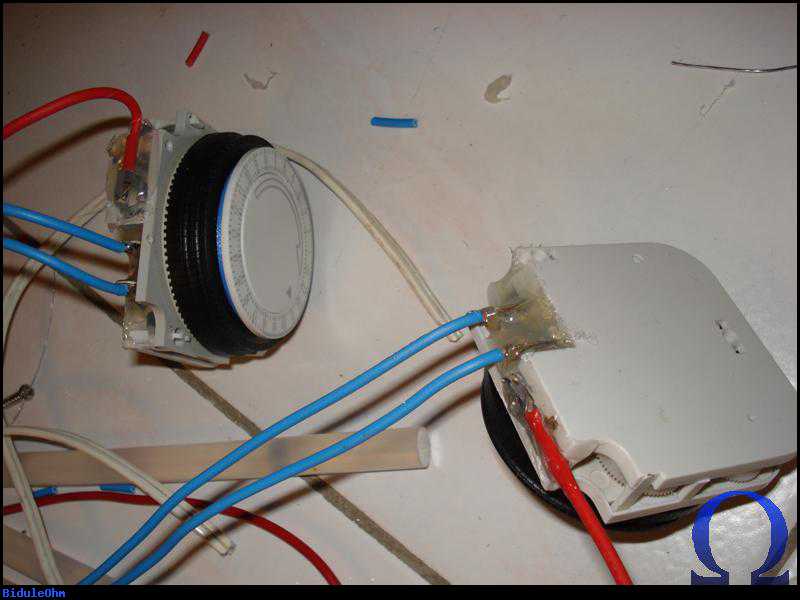

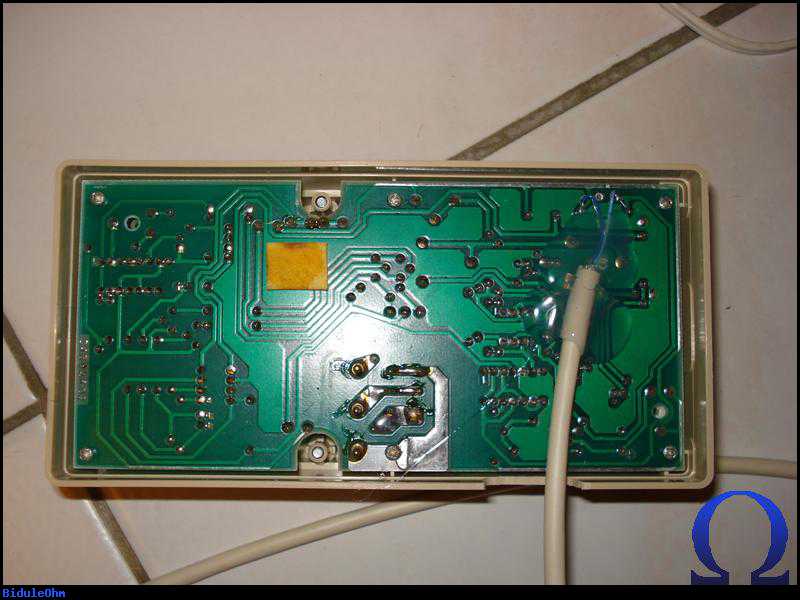

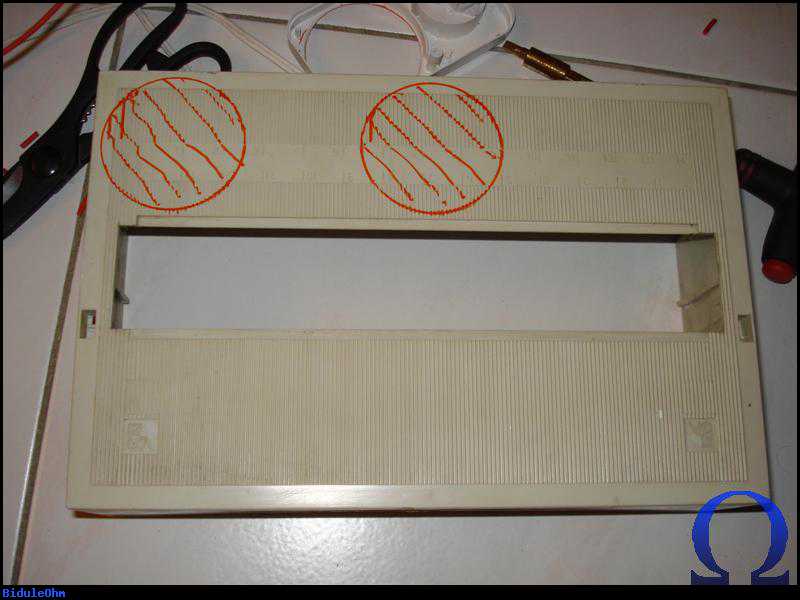

Modification de 2 programmateurs pour les intégrer dans le tableau :

39

40

41

42


Une fois fini (on peut voir les 2 relais commandés par les programmateurs) :

43

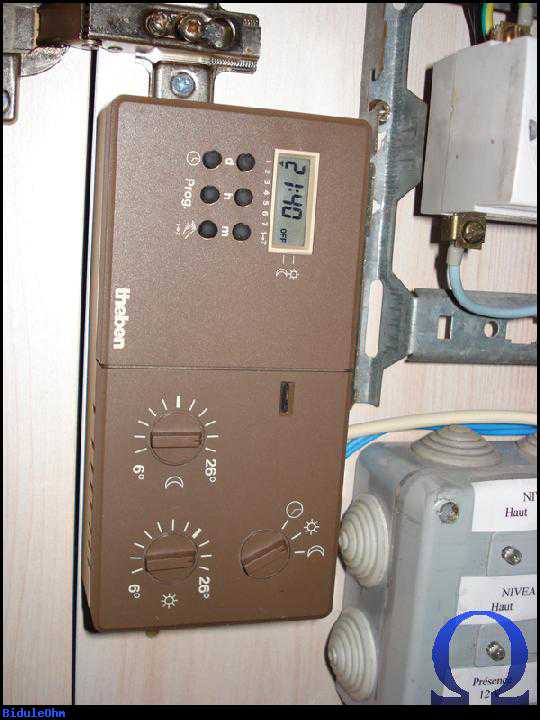

Passons au chauffage: comme je sais que les bilames des thermoplongeurs sont capricieuses je préfère monter un
vrai thermostat. La première chose à faire est de déporter la sonde de température :

44

45

46

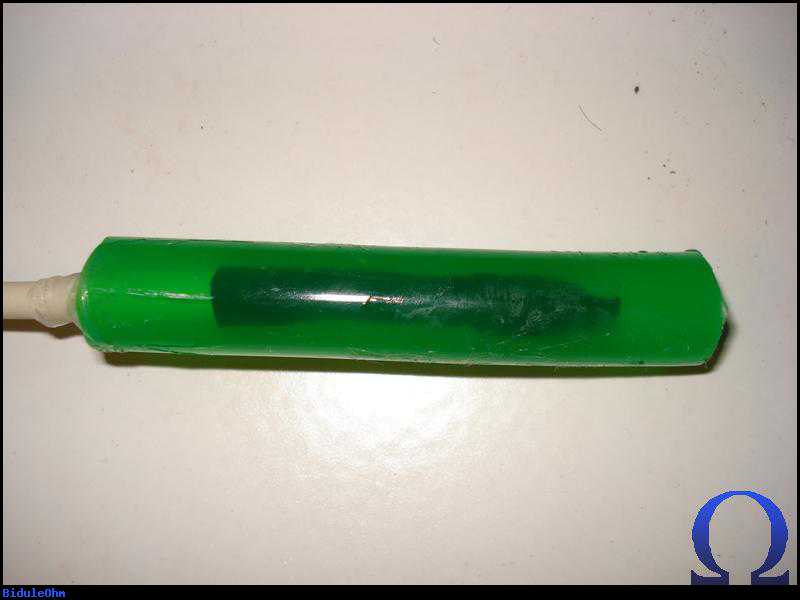

Il faut ensuite étanchéifier la sonde (gaine thermo + colle chaude + morceau de tuyau) :

47

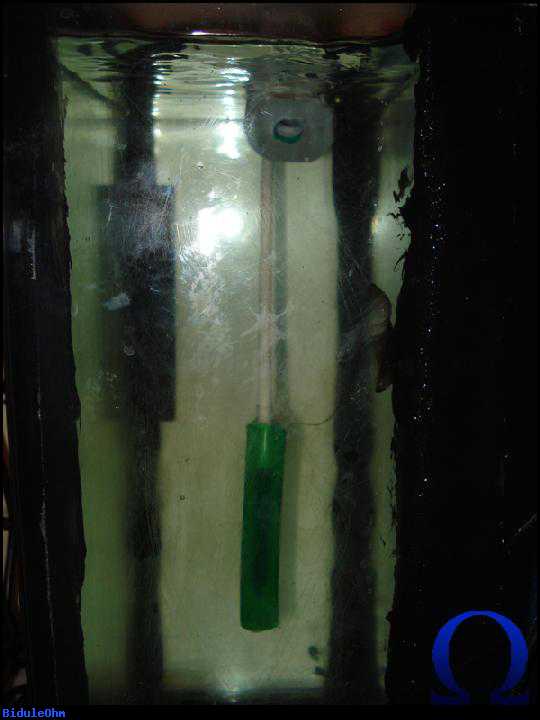

Une fois en place juste sous la sortie de la descente afin d'avoir une réaction relativement juste et rapide du thermostat :

48

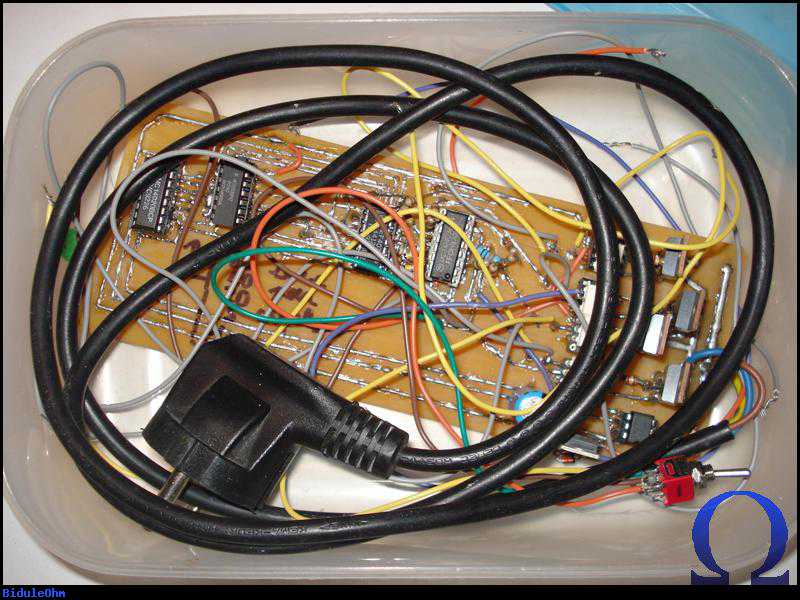

Passons au pulseur pour les pompes de brassage. Il a été conçu d'après un site qui est maintenant fermé,
heureusement j'avais enregistré le schéma qui est dispo ici: http://biduleohm.free.fr/fichiers/pulseur_brassage.zip

49


Oui, je sais, je me suis gourré dans le sens du typon donc j'ai dû mettre les composants côté pistes...

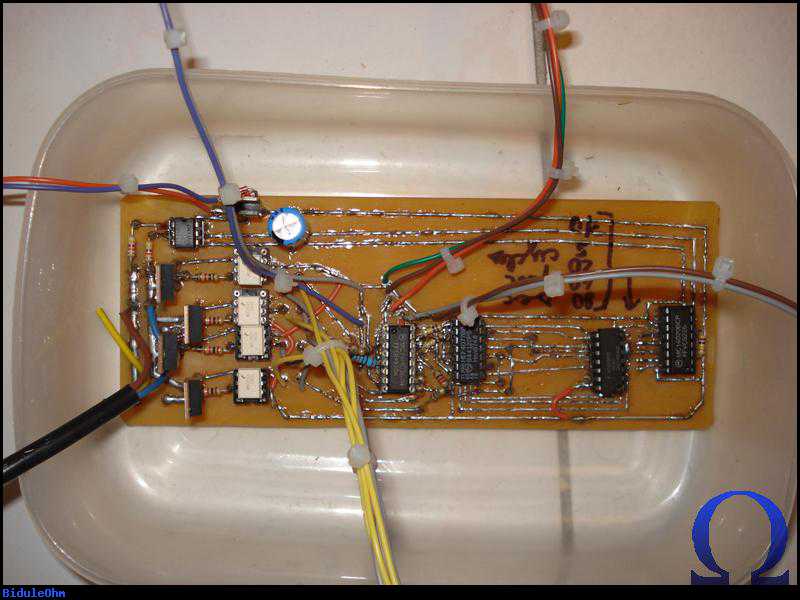

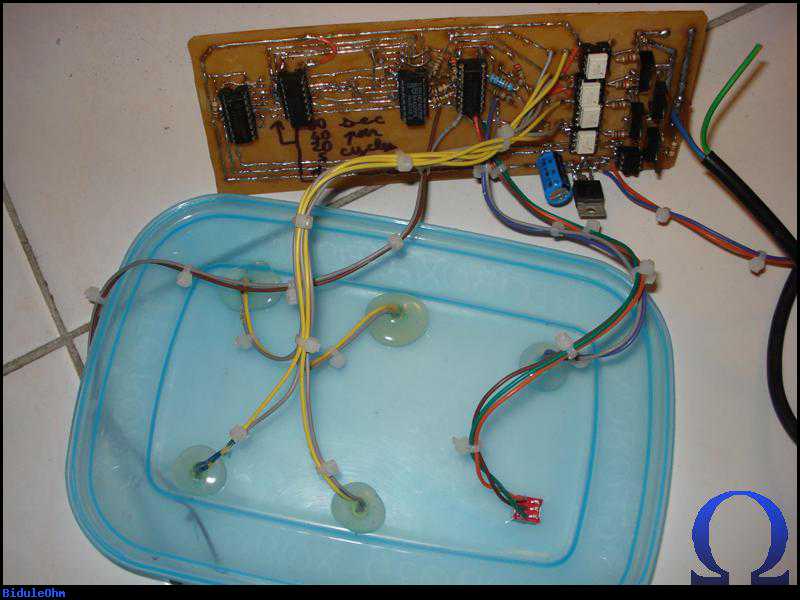

Après un peu de rangement de fils :

50


Perçage de la face avant et collage des LEDs et de l'inter :

51

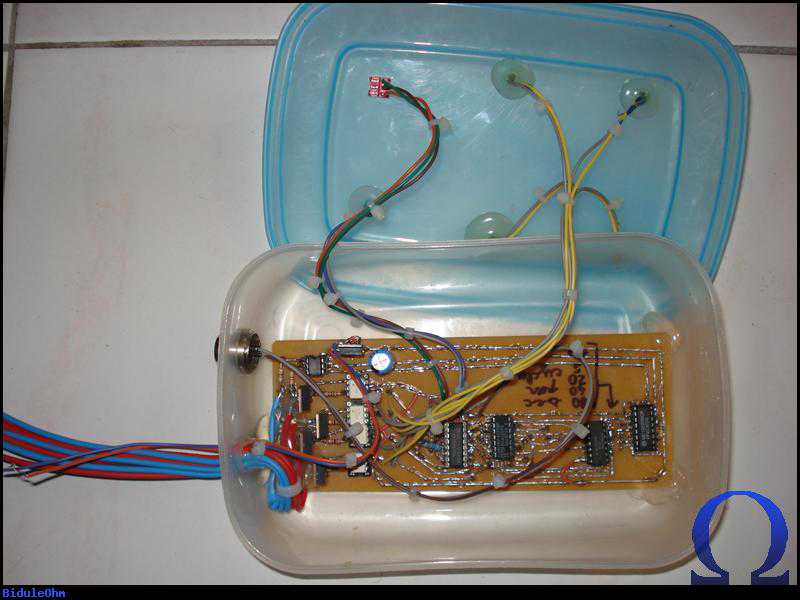

Collage du PCB au fond du tupperware après avoir soudé les sorties pour les pompes :

52


Une fois fixé :

53


En fonctionnement :

54

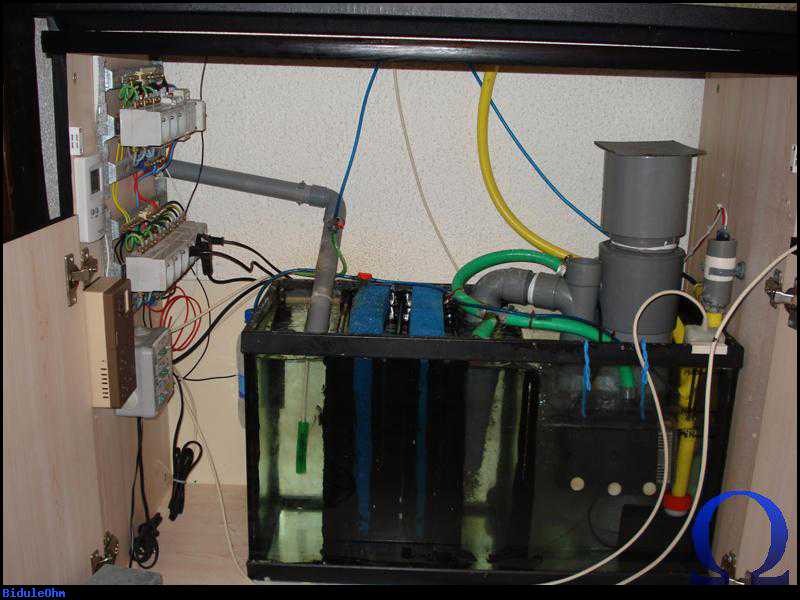

Une vue générale (oui le pulseur n'était pas encore en place...) :

55

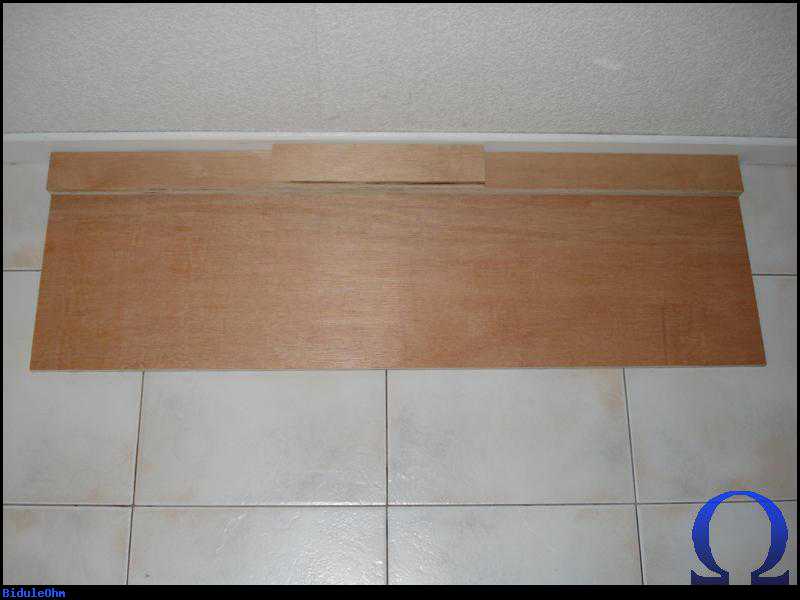

Réalisation de la galerie :

56

57

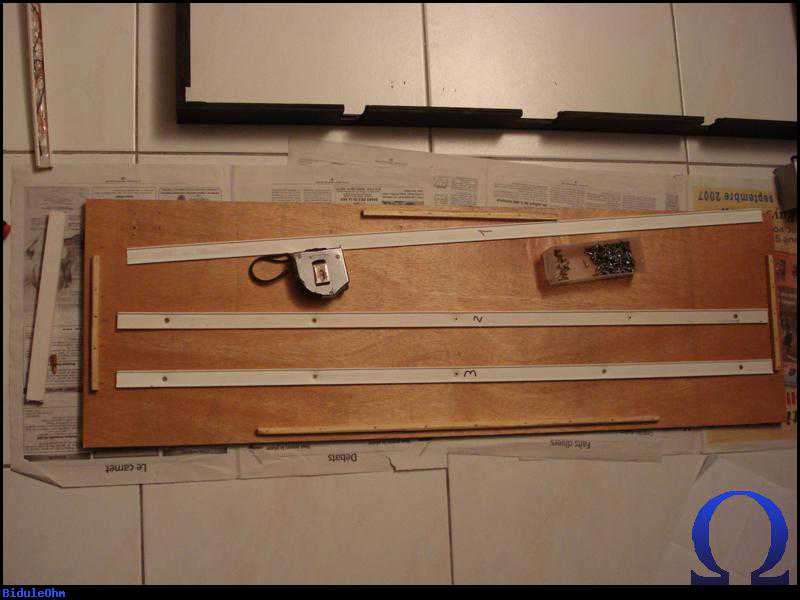

Pose des rails de maintient des rampes d'éclairage :

58

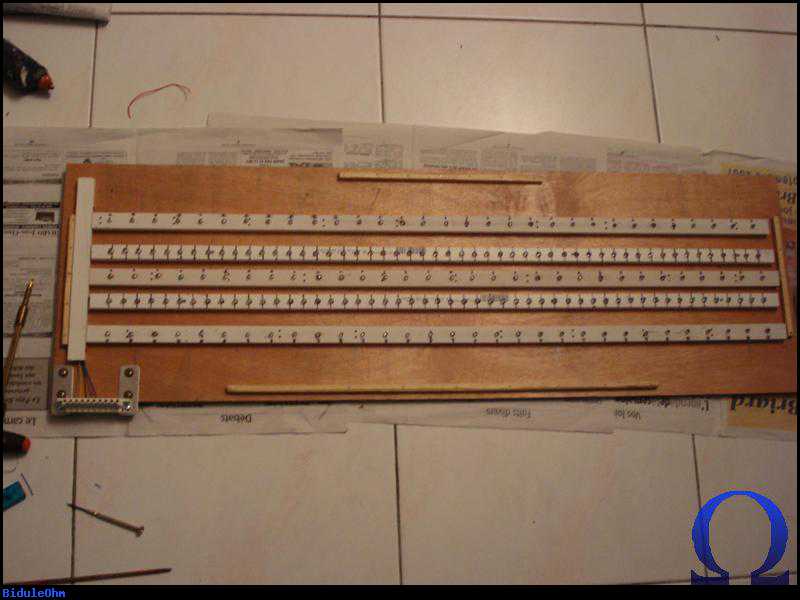

Surprise ! Eh oui, ce sont des LEDs :) pour plus d'infos, allez faire un tour sur
le forum dédié: http://aquaohm.xooit.fr/portal.php

59

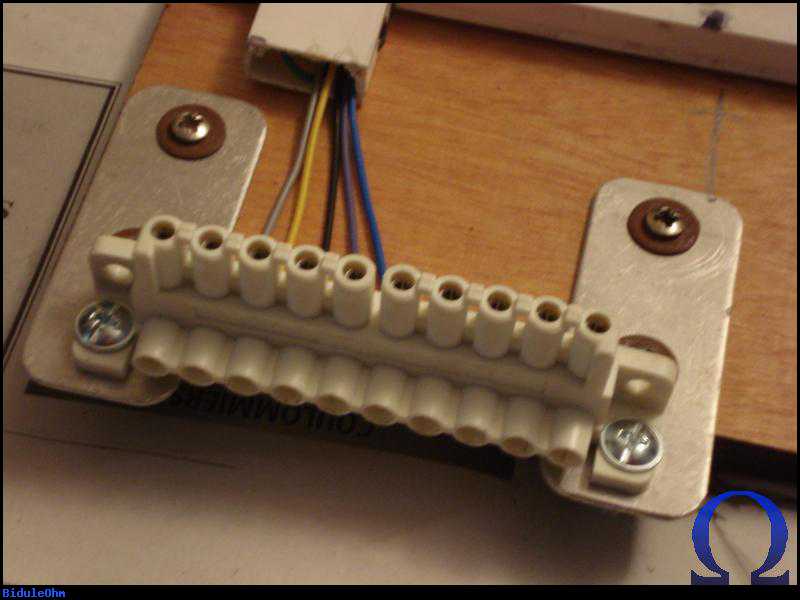

Ajout du bornier débrochable :

60

61


Avec les rampes bleues allumées :

62

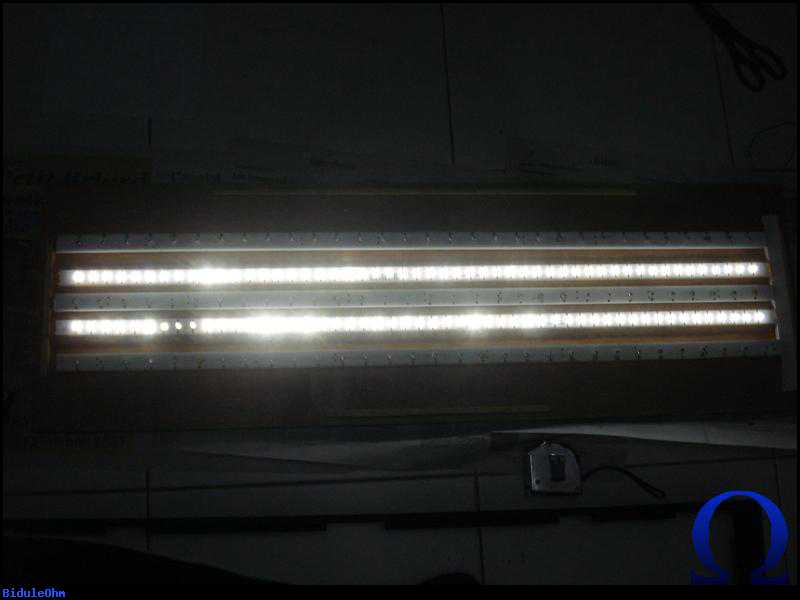

Les blanches (toutes les photos ont été prises alors que la galerie n'était pas terminée, il n'y a que
la moitié des LEDs blanches) :

63


Tout allumé :

64


Les résultats correspondants au plafond (~2.3 m de distance) :

65

66

67

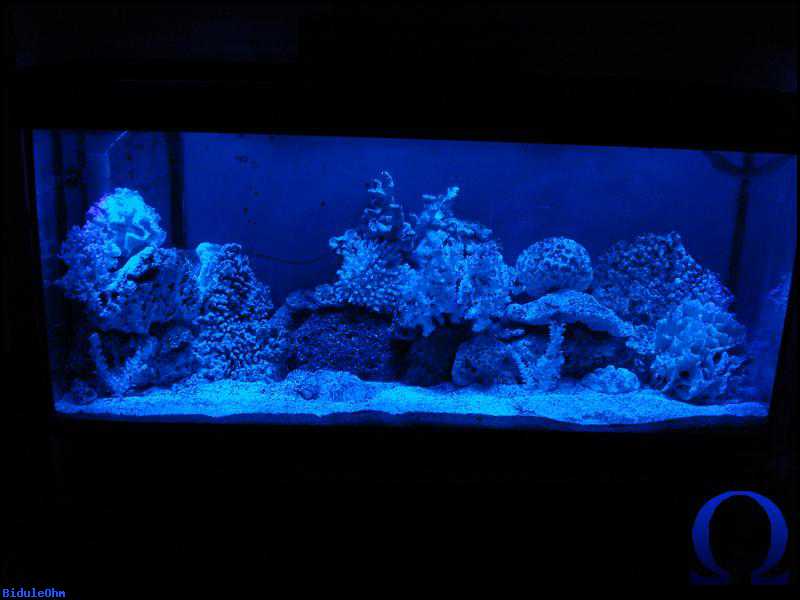

Et une fois la galerie sur l'aquarium :

68

69

70


Quelques-uns des occupants :

71

72

73

74
